Azure Virtual Network Manager: testes de conectividade e segurança

Tipo de conteúdo: Laboratório prático
Nível: Intermediário
Tecnologias: Azure Virtual Network Manager, Azure Virtual Network, Azure Policy, Security Admin Rules, Azure Portal, Run Command e GitHub
Repositório: https://github.com/leomcoco/azure-virtual-network-manager-enterprise-lab
Artigo relacionado: Azure Virtual Network Manager na prática: conectividade e segurança de redes em escala enterprise
Tempo estimado de leitura: 6 minutos
Tempo estimado de laboratório: 1h30 a 2h

Este artigo dá continuidade ao laboratório anterior de Azure Virtual Network Manager. No primeiro artigo, o foco foi a criação da base de governança de conectividade e segurança. Neste, o objetivo é validar a solução na prática, usando VMs, testes de tráfego real, associação dinâmica de VNets e Security Admin Rules.

Resumo prático

No artigo anterior, criei a base de um laboratório com Azure Virtual Network Manager: network group, conectividade hub-spoke, associação dinâmica com Azure Policy e uma baseline de segurança com Security Admin Rules.

Agora a proposta é validar o comportamento da solução com testes mais próximos da prática.

A pergunta principal é simples:

quando uma nova VNet entra no ambiente, a governança realmente funciona?

Para responder, o laboratório cria uma nova spoke, adiciona VMs Linux sem IP público e executa testes de conectividade usando Run Command pela console da VM no Azure Portal.

A ideia é validar comportamento, não apenas configuração.

Os testes respondem quatro perguntas:

uma nova VNet entra automaticamente no modelo governado?
o hub consegue acessar uma spoke com tráfego real?
as spokes continuam isoladas quando direct connectivity não está habilitado?
uma regra central bloqueia uma porta administrativa de alto risco?

Arquitetura do teste

A arquitetura parte do laboratório anterior e adiciona uma nova spoke dinâmica com VMs para validação.

Azure Virtual Network Manager
│
├── Network Group: ng-spokes-lab
│   ├── vnet-spoke-app-001
│   ├── vnet-spoke-data-001
│   └── vnet-spoke-dynamic-001
│
├── Connectivity Configuration
│   └── Hub-Spoke
│
└── Security Admin Configuration
    └── deny-rdp-inbound-to-spokes

Hub:
└── vnet-hub-shared-001
    └── vm-hub-test-001

Spoke existente:
└── vnet-spoke-app-001
    └── vm-spoke-app-test-001

Spoke dinâmica:
└── vnet-spoke-dynamic-001
    └── vm-spoke-dynamic-test-001

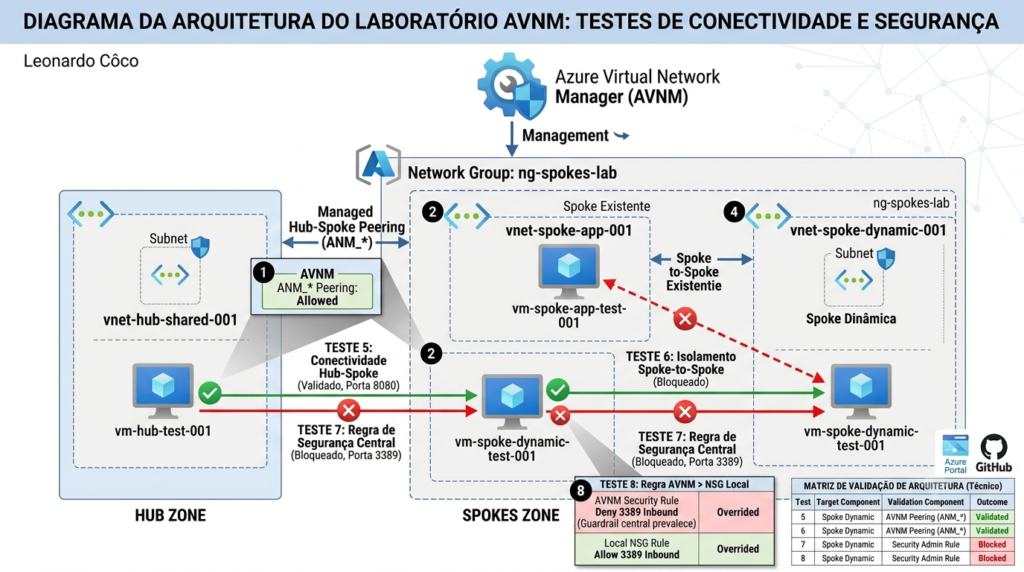

Diagrama com AVNM, hub, spokes, Azure Policy, Security Admin Rules e VMs de teste.

Arquitetura usada para testar conectividade, segmentação e segurança com Azure Virtual Network Manager.

Como os testes serão executados

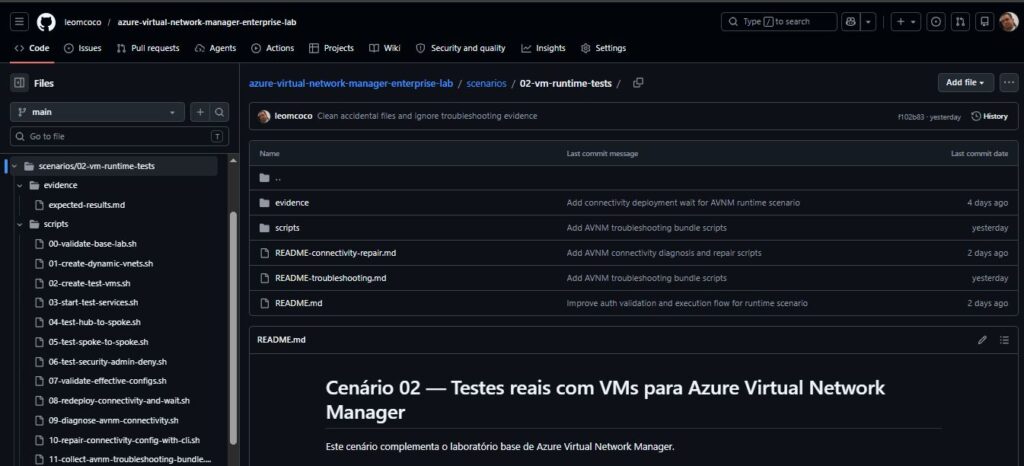

Os recursos do laboratório são criados por scripts no GitHub.

Os testes de conectividade, porém, serão demonstrados no artigo usando o Run Command pela console da VM:

Azure Portal > Virtual Machines > VM > Operations > Run command > RunShellScript

Esse formato facilita a evidência visual, porque o print mostra:

a VM usada no teste;
o comando executado;
a saída do teste;
que não foi necessário IP público;
que não foi necessário abrir SSH para internet.

O GitHub continua sendo a base reproduzível do laboratório. O portal entra como evidência visual do comportamento.

Matriz de testes

Teste	Resultado esperado	O que valida
VNet com tags corretas	Entra no modelo governado	Associação dinâmica
VNet sem tags esperadas	Fica fora do network group	Controle por critério
Hub acessa Spoke na porta 8080	Sucesso	Conectividade hub-spoke
Spoke acessa outra Spoke na porta 8080	Falha	Segmentação
Hub acessa Spoke na porta 3389	Falha	Security Admin Rule
NSG permite 3389, mas AVNM nega	Falha	Guardrail central prevalece

O que este laboratório não está testando

Este laboratório não transforma o Azure Virtual Network Manager em firewall.

A porta 3389 é usada como exemplo de porta administrativa de alto risco. O objetivo é validar uma baseline central de segurança aplicada com Security Admin Rules.

Para inspeção de tráfego, regras de aplicação, FQDN filtering, Threat Intelligence, SNAT, DNAT ou IDPS, o componente adequado continua sendo Azure Firewall, Azure Firewall Premium, NVA ou solução equivalente.

Aqui o foco é governança central de conectividade e segurança em escala.

Teste 1 — Nova VNet entrando no modelo

O primeiro teste cria uma nova VNet com as tags esperadas pela política de associação dinâmica:

vnet-spoke-dynamic-001

environment = lab
workload = avnm-demo
role = spoke

Resultado esperado:

A VNet entra no network group governado pelo Azure Virtual Network Manager.

Esse teste simula crescimento real do ambiente. A governança não pode depender apenas das redes criadas no primeiro deploy.

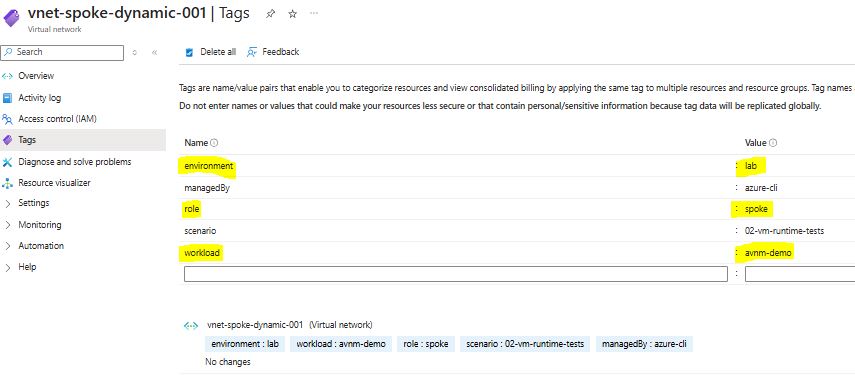

VNet dinâmica criada no Azure com tags para associação ao Azure Virtual Network Manager.

VNet criada com as tags usadas pela política de associação dinâmica.

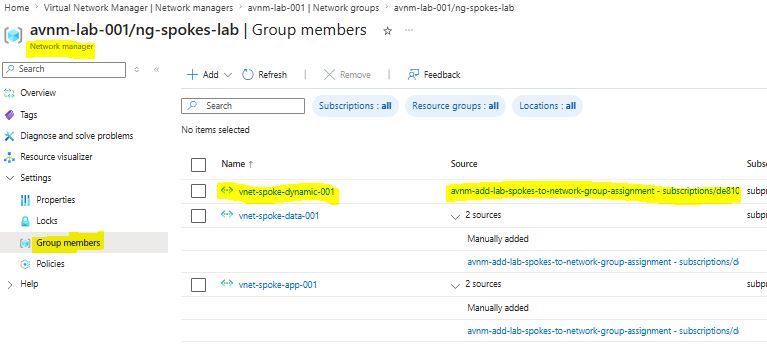

Network group do AVNM com VNet dinâmica associada.

Nova VNet associada ao modelo governado pelo AVNM.

Teste 2 — VNet fora do padrão

O segundo teste cria uma VNet sem a classificação necessária:

vnet-outofpolicy-001

Sem a tag:

role = spoke

Resultado esperado:

A VNet não entra no network group governado.

Esse teste é importante porque prova que a governança tem critério. Ela não deve capturar qualquer rede automaticamente.

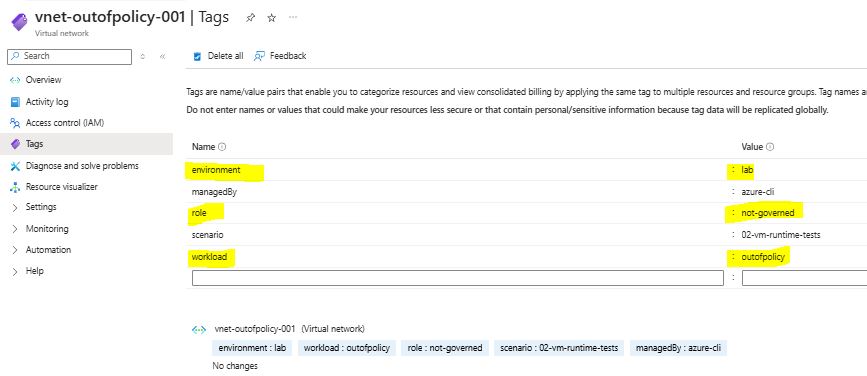

VNet sem tags obrigatórias para associação dinâmica ao network group.

VNet criada sem a classificação necessária para entrar no modelo governado.

Teste 3 — VMs sem IP público

Para validar tráfego real, o laboratório usa três VMs Linux pequenas:

VM	VNet	Função
`vm-hub-test-001`	`vnet-hub-shared-001`	Origem dos testes a partir do hub
`vm-spoke-app-test-001`	`vnet-spoke-app-001`	Spoke existente
`vm-spoke-dynamic-test-001`	`vnet-spoke-dynamic-001`	Nova spoke dinâmica

As VMs não precisam de IP público. Os testes serão executados pelo Run Command no portal.

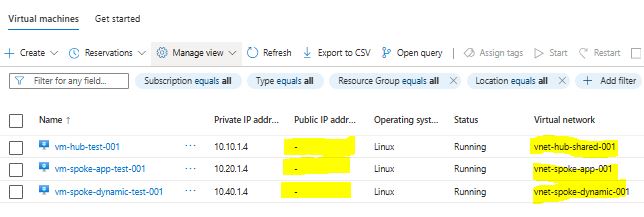

VMs Linux sem IP público usadas no laboratório de Azure Virtual Network Manager.

VMs Linux criadas sem IP público para testes de conectividade e segurança.

Teste 4 — Preparar os serviços de teste na VM da spoke dinâmica

Antes de testar conectividade e bloqueio, preparei dois serviços simples dentro da VM vm-spoke-dynamic-test-001.

A execução foi feita pelo Azure Portal:

Virtual Machines > vm-spoke-dynamic-test-001 > Run command > RunShellScript

Teste 4 — Subir serviço na porta 8080

Este teste inicia um serviço HTTP simples na VM da spoke dinâmica.

Acesse:

Azure Portal > Virtual Machines > vm-spoke-dynamic-test-001 > Run command > RunShellScript

Execute:

nohup python3 -m http.server 8080 --bind 0.0.0.0 >/tmp/http-8080.log 2>&1 &
nohup python3 -m http.server 3389 --bind 0.0.0.0 >/tmp/http-3389.log 2>&1 &
ss -ltn | grep -E ":8080|:3389" || true

A porta 8080 será usada para validar a conectividade permitida entre hub e spoke.

A porta 3389 será usada como exemplo de porta administrativa de alto risco, apenas para validar o bloqueio TCP pela Security Admin Rule. Como a VM é Linux, este teste não valida RDP real.

Resultado esperado:

LISTEN ... 0.0.0.0:8080
LISTEN ... 0.0.0.0:3389

Esse resultado confirma que os serviços estão ativos dentro da VM antes dos testes de conectividade e segurança.

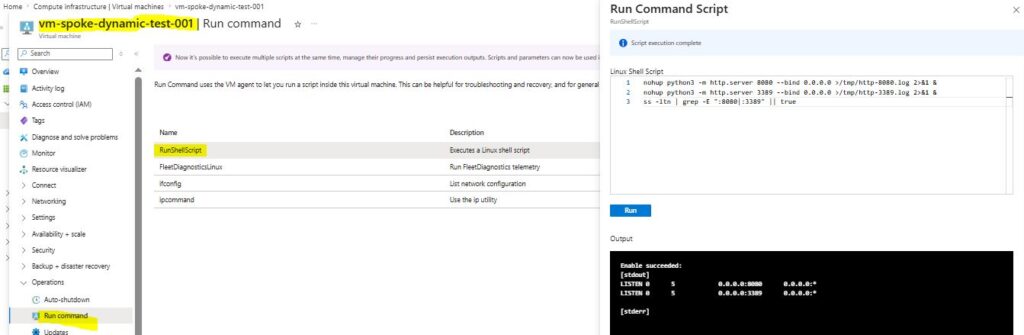

Run Command iniciando serviço HTTP na porta 8080 em uma VM Linux.

Serviço HTTP iniciado dentro da VM da spoke dinâmica usando Run Command.

Teste 5 — Hub acessando Spoke dinâmica na porta 8080

Agora o teste parte da VM Hub para validar a conectividade aplicada pelo Azure Virtual Network Manager com tráfego real entre as VNets.

Antes de executar o teste a partir do hub, foi iniciado um serviço HTTP simples na VM vm-spoke-dynamic-test-001, escutando na porta 8080.

No laboratório executado, o IP privado da VM da spoke dinâmica foi:

10.40.1.4

Acesse no Azure Portal:

Virtual Machines > vm-hub-test-001 > Run command > RunShellScript

Execute o comando abaixo no Run Command da VM vm-hub-test-001:

python3 - <<'PYTHON'
import socket

host = "10.40.1.4"
port = 8080

try:
    socket.create_connection((host, port), timeout=5).close()
    print(f"PASS: {host}:{port} reachable from hub VM")
except Exception as e:
    print(f"FAIL: {host}:{port} not reachable from hub VM: {e}")
    raise SystemExit(1)
PYTHON

Resultado obtido:

PASS: 10.40.1.4:8080 reachable from hub VM

Esse teste valida que a VM no hub consegue estabelecer uma conexão TCP com a VM da spoke dinâmica na porta 8080.

Na prática, essa evidência confirma que a conectividade Hub-Spoke aplicada pelo Azure Virtual Network Manager foi materializada corretamente por meio dos peerings gerenciados ANM_*.

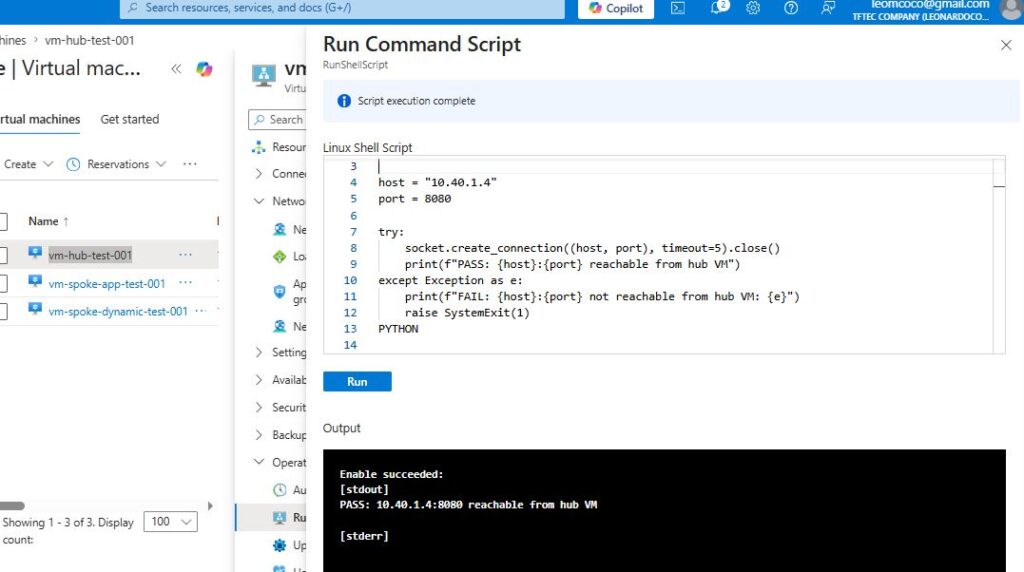

Run Command na VM Hub mostrando acesso bem-sucedido à VM da spoke dinâmica na porta 8080.

Teste bem-sucedido de conectividade entre a VM Hub e a VM da spoke dinâmica na porta 8080.

Teste 6 — Spoke-to-spoke sem direct connectivity

Agora o teste parte da VM localizada em uma spoke existente.

Acesse no Azure Portal:

Virtual Machines > vm-spoke-app-test-001 > Run command > RunShellScript

Neste teste, use o IP privado real da VM vm-spoke-dynamic-test-001.

No laboratório executado, o IP privado da VM da spoke dinâmica foi:

10.40.1.4

Execute o comando abaixo no Run Command da VM vm-spoke-app-test-001:

python3 - <<'PYTHON'
import socket

host = "10.40.1.4"
port = 8080

try:
    socket.create_connection((host, port), timeout=5).close()
    print(f"FAIL: {host}:{port} reachable from spoke VM. Direct spoke-to-spoke connectivity may be enabled.")
    raise SystemExit(1)
except Exception as e:
    print(f"PASS: {host}:{port} not reachable from spoke VM, as expected")
PYTHON

Resultado esperado:

PASS: 10.40.1.4:8080 not reachable from spoke VM, as expected

Esse resultado é esperado porque o desenho atual usa topologia Hub-Spoke, sem direct connectivity entre spokes.

Neste caso, a falha de comunicação é uma evidência positiva: o Azure Virtual Network Manager respeita o modelo definido e não transforma automaticamente as spokes em uma malha.

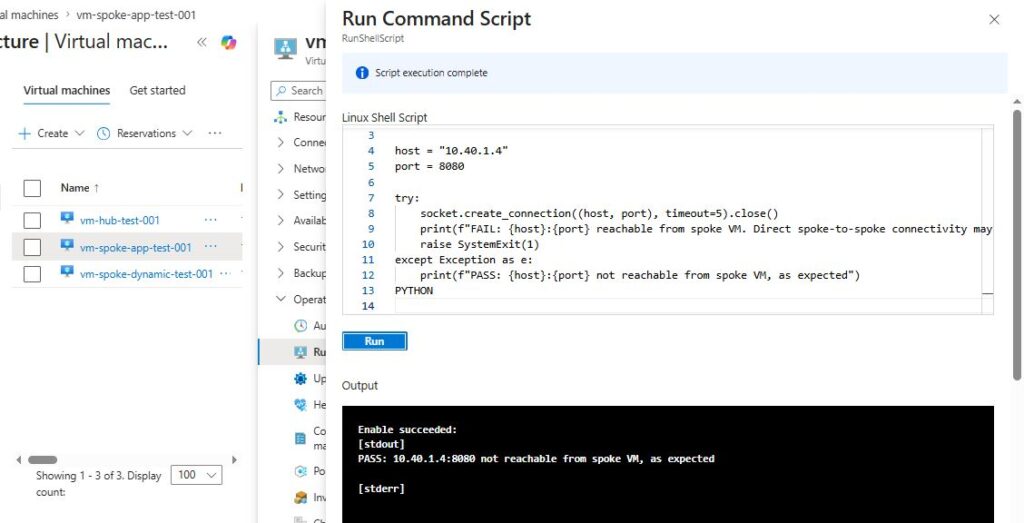

Run Command mostrando falha esperada de conexão direta entre duas VNets spoke.

Teste mostrando que duas spokes não se comunicam diretamente quando direct connectivity não está habilitado.

Teste 7 — Bloqueio da porta 3389

A porta 3389 será usada como exemplo de porta administrativa de alto risco.

A VM do laboratório é Linux. Portanto, este teste não valida RDP real. O objetivo é validar o bloqueio de tráfego TCP na porta 3389.

Primeiro, inicie um serviço de teste na porta 3389 dentro da VM da spoke dinâmica.

Acesse no Azure Portal:

Virtual Machines > vm-spoke-dynamic-test-001 > Run command > RunShellScript

Execute:

nohup python3 -m http.server 3389 --bind 0.0.0.0 >/tmp/http-3389.log 2>&1 &

ss -ltn | grep -E ':3389\s' || true

Resultado esperado:

Enable succeeded:
[stdout]

[stderr]

Esse primeiro passo confirma apenas que existe um serviço escutando na porta 3389 dentro da VM vm-spoke-dynamic-test-001.

Agora execute o teste a partir da VM Hub.

Acesse no Azure Portal:

Virtual Machines > vm-hub-test-001 > Run command > RunShellScript

Execute:

python3 - <<'PYTHON'
import socket

host = "10.40.1.4"
port = 3389

try:
    socket.create_connection((host, port), timeout=5).close()
    print(f"FAIL: {host}:{port} reachable from hub VM. Port 3389 was not blocked.")
    raise SystemExit(1)
except Exception as e:
    print(f"PASS: {host}:{port} blocked or timed out from hub VM, as expected")
PYTHON

Resultado esperado:

PASS: 10.40.1.4:3389 blocked or timed out from hub VM, as expected

Esse teste mostra que a porta 3389 não está acessível a partir da VM Hub. A confirmação mais forte de que o bloqueio vem da governança central será feita no próximo teste, comparando o resultado com a regra local do NSG.

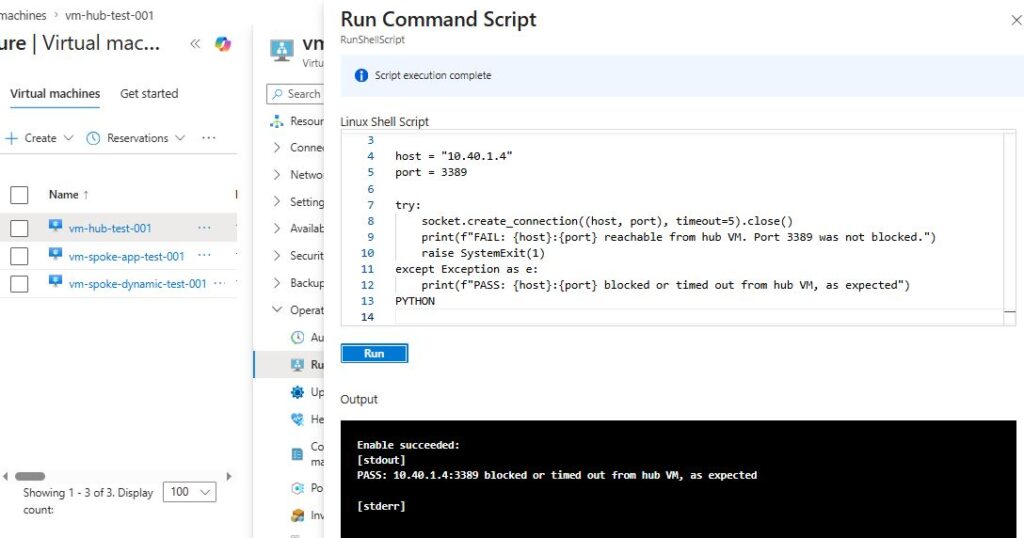

Run Command na VM Hub mostrando falha esperada de conexão na porta 3389.

Teste mostrando bloqueio de tráfego TCP na porta 3389 para a VM da spoke dinâmica.

Teste 8 — NSG permite, mas AVNM mantém o bloqueio

Este é um dos testes mais importantes do laboratório.

A ideia é validar a diferença entre uma regra local de NSG e uma regra administrativa central aplicada pelo Azure Virtual Network Manager.

Neste cenário:

o NSG local permite tráfego na porta 3389;
a Security Admin Rule do AVNM bloqueia a porta 3389;
o teste de conectividade a partir da VM Hub continua falhando.

No terminal com Azure CLI, valide a regra local no NSG da VM da spoke dinâmica:

az network nsg rule list \
  --resource-group rg-avnm-lab \
  --nsg-name nsg-spoke-dynamic-test-001 \
  --query "[?destinationPortRange=='3389'].{name:name,priority:priority,access:access,direction:direction,source:sourceAddressPrefix,destinationPort:destinationPortRange}" \
  --output table

Resultado esperado:

Name                            Priority    Access    Direction    Source          DestinationPort
------------------------------  ----------  --------  -----------  --------------  -----------------
Allow-3389-From-VirtualNetwork  110         Allow     Inbound      VirtualNetwork  3389

Agora repita o teste a partir da VM Hub.

Acesse no Azure Portal:

Virtual Machines > vm-hub-test-001 > Run command > RunShellScript

Execute:

python3 - <<'PYTHON'
import socket

host = "10.40.1.4"
port = 3389

try:
    socket.create_connection((host, port), timeout=5).close()
    print(f"FAIL: {host}:{port} reachable from hub VM. The central baseline did not block the traffic.")
    raise SystemExit(1)
except Exception as e:
    print(f"PASS: {host}:{port} still blocked even with NSG allow rule, as expected")
PYTHON

Resultado esperado:

PASS: 10.40.1.4:3389 still blocked even with NSG allow rule, as expected

Esse teste evidencia a função das Security Admin Rules como baseline central de segurança.

O NSG continua sendo importante para o controle local da subnet ou da interface de rede. O Azure Firewall continua sendo importante para inspeção, controle centralizado e cenários avançados de tráfego. Mas a Security Admin Rule do AVNM ajuda a garantir que uma regra local mais permissiva não enfraqueça uma restrição administrativa definida para o ambiente.

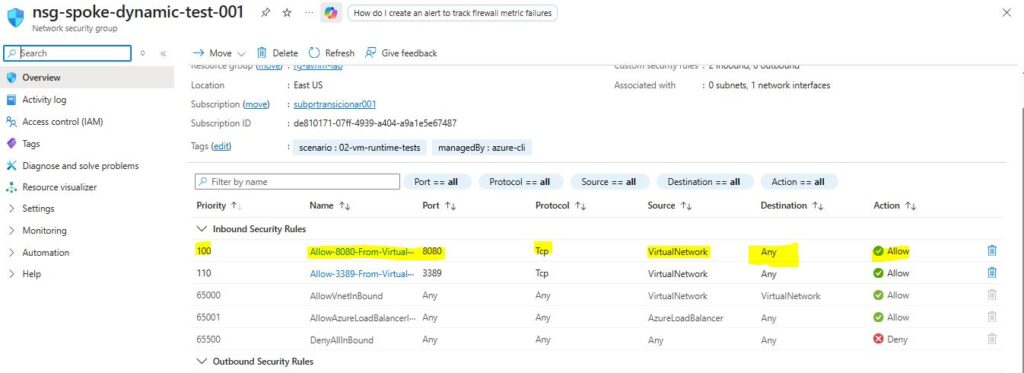

NSG com regra permitindo entrada na porta 3389 para tráfego vindo de VirtualNetwork.

Regra local de NSG permitindo tráfego TCP na porta 3389.

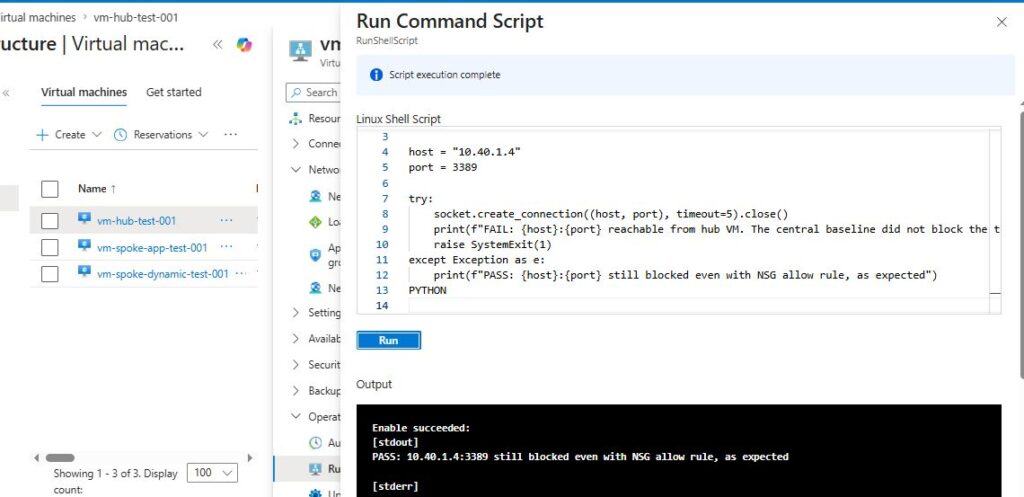

Run Command mostrando que o AVNM mantém o bloqueio da porta 3389 mesmo com NSG permitindo o tráfego.

Mesmo com regra local permitindo 3389, a Security Admin Rule do AVNM mantém o bloqueio.

Teste 9 — Configurações efetivas aplicadas à VNet

Por fim, valide o plano de controle.

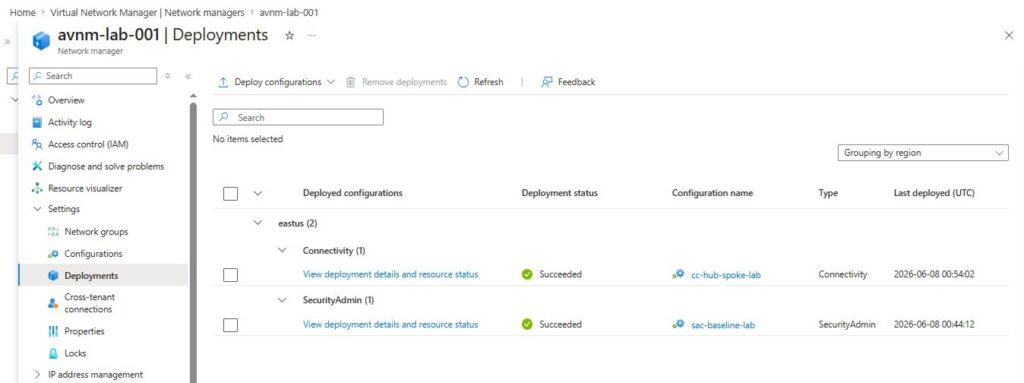

Este teste confirma quais configurações do Azure Virtual Network Manager estão efetivamente aplicadas à VNet vnet-spoke-dynamic-001.

No terminal com Azure CLI, execute:

az network manager list-effective-connectivity-config \
  --resource-group rg-avnm-lab \
  --virtual-network-name vnet-spoke-dynamic-001 \
  --query "value[].{topology:connectivityTopology,configuration:id,hub:hubs[0].resourceId}" \
  --output jsonc

Resultado esperado:

"topology": "HubAndSpoke"

Depois, valide a regra administrativa de segurança efetiva:

az network manager list-effective-security-admin-rule \
  --resource-group rg-avnm-lab \
  --virtual-network-name vnet-spoke-dynamic-001 \
  --query "value[].{name:name,access:access,direction:direction,protocol:protocol,destinationPortRanges:destinationPortRanges,description:description}" \
  --output jsonc

Resultado esperado:

[
  {
    "access": "Deny",
    "description": "Deny inbound RDP to lab spokes",
    "destinationPortRanges": [
      "3389"
    ],
    "direction": "Inbound",
    "name": null,
    "protocol": "Tcp"
  }

Essa validação fecha o ciclo do laboratório: além dos testes de tráfego, o plano de controle confirma que a VNet dinâmica recebeu a configuração Hub-Spoke e a regra administrativa de segurança definida no AVNM.

Opcionalmente, valide também a VNet fora do padrão:

az network manager list-effective-connectivity-config \
  --resource-group rg-avnm-lab \
  --virtual-network-name vnet-outofpolicy-001 \
  --output jsonc

Resultado esperado:

{
  "skipToken": "",
  "value": []
}

Esse resultado mostra que a VNet fora do padrão não recebeu a mesma configuração do AVNM, pois não atende aos critérios de associação ao network group.

Azure CLI mostrando effective connectivity configuration e effective security admin rule aplicadas pelo Azure Virtual Network Manager.

Validação das configurações efetivas de conectividade e segurança aplicadas à nova VNet.

Artefatos no GitHub

O mesmo repositório do artigo anterior será usado para manter a continuidade do laboratório:

https://github.com/leomcoco/azure-virtual-network-manager-enterprise-lab

Para este cenário, o repositório deve conter uma nova pasta:

scenarios/
└── 02-vm-runtime-tests/

Esse cenário deve incluir:

scripts separados por etapa;
README específico;
matriz de testes;
resultados esperados;
cleanup do cenário;
comandos usados no Run Command;
orientações para evidências.

O artigo mostra a lógica, os testes e os principais resultados. O GitHub concentra os detalhes operacionais para quem quiser reproduzir.

Repositório GitHub com scripts para testes reais de conectividade e segurança com Azure Virtual Network Manager.

O que os testes provam

Este laboratório prova quatro pontos.

Primeiro: novas VNets classificadas corretamente podem entrar no modelo governado.

Segundo: a conectividade hub-spoke funciona com tráfego real.

Terceiro: spokes não passam a se comunicar diretamente quando direct connectivity não está habilitado.

Quarto: uma Security Admin Rule consegue bloquear uma porta administrativa de alto risco mesmo diante de tentativa de liberação local.

Esse é o valor prático do AVNM: transformar governança de rede em algo testável.

Cuidados e custos

Antes de executar:

use uma subscription de laboratório;
mantenha as VMs sem IP público;
use SKUs pequenas;
execute cleanup ao final;

Conclusão

Azure Virtual Network Manager fica mais interessante quando sai da configuração e entra no teste real.

Neste laboratório, a ideia foi validar se a governança continua funcionando conforme o ambiente cresce: uma nova VNet entra no modelo, a conectividade esperada funciona, a comunicação direta entre spokes não acontece por padrão e uma regra central bloqueia tráfego administrativo de alto risco.

Para times de plataforma, segurança e arquitetura, esse tipo de teste é mais útil do que apenas mostrar que o recurso foi criado.

Em ambientes Azure em escala, governança de rede precisa ser reproduzível, testável e evidenciável.
